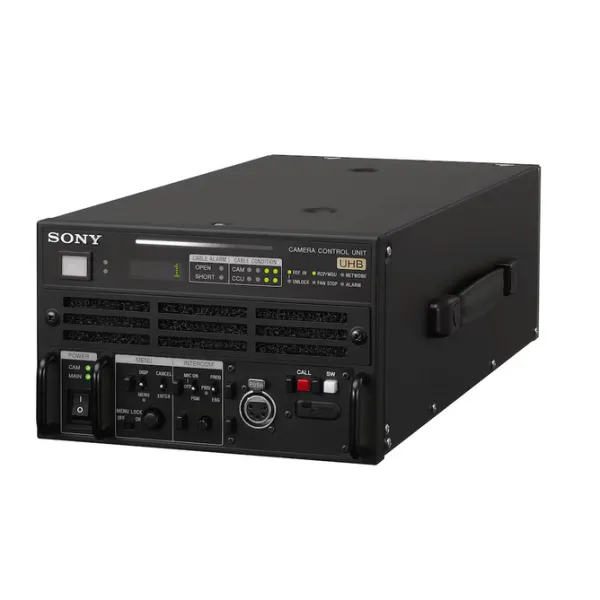

HDCU-5500//UEAN  5013493392649

Generale
Alimentazione: AC da 100 V a 240 V 50/60 Hz
Consumo di corrente: 4,5 A (max.)
Temperatura di esercizio: Da -10 °C a +40 °C
Temperatura di conservazione: Da -20 °C a 60 °C
Peso: Circa 6,4 kg

Sistema ottico
Telecamera: Connettore fibra ottica
Intercom / Tally / Porta I/O:
Connettore D-sub 50 pin (x1)
INTERCOM (PROD/ENG), 4 W: 0 dBu, RTS: 0 dBu, CC: -14 dBu
PGM, 2 sistemi, 0 dBu/-20 dBu
TALLY (R, G, Y)
FLAG
RCP / CNU: Connettore multiplo a 8 pin (x1)
Trunk: 12-pin(x1)
Lan-Com: 8 pin (x1)
Network Trunk: 8 pin (x1)
UHD SDI:
UHD-SDI A, B:
USCITA 12G/6G/3G/HD-SDI, BNC (x2)
12G SDI: SMPTE ST2082, 0,8 Vp-p, 75 O, 11,88 Gbps/11,868 Gbps
6G SDI: SMPTE ST2081, 0,8 Vp-p, 75 O, 5,940 Gbps/5,934 Gbps
3G SDI: SMPTE ST 424/425 Livello A/B, 0,8 Vp-p, 75 O, 2,970 Gbps / 2,967 Gbps
HD-SDI: SMPTE ST292, 0,8 Vp-p, 75 O, 1,485 Gbps/1,4835 Gbps
UHD SDI C, D:
12G/6G/3G/HD SDI I/O, tipo BNC (2)
12G SDI: SMPTE ST2082, 0,8 Vp-p, 75 O, 11,88 Gbps/11,868 Gbps
6G SDI: SMPTE ST2081, 0,8 Vp-p, 75 O, 5,940 Gbps/5,934 Gbps
3G SDI: SMPTE ST 424/425 Livello A/B, 0,8 Vp-p, 75 O, 2,970 Gbps / 2,967 Gbps
HD-SDI: SMPTE ST292, 0,8 Vp-p, 75 O, 1,485 Gbps/1,4835 Gbps
Uscita SDI:
USCITA SDI da 1 a 4:
USCITA 3G/HD/SD-SDI
BNC (x4)
3G-SDI: SMPTE ST 424/425 Livello A/B, 0,8 Vp-p, 75 O, 2,970 Gbps / 2,967 Gbps
HD-SDI: SMPTE ST 292, 0,8 Vp-p, 75 O, 1,485 Gbps/1,4835 Gbps
SD-SDI: SMPTE ST259, 0,8 Vp-p, 75 O, 270 Mbps
SDI I/O:
SDI I/O da 1 a 4:
3G/HD/SD-SDI I/O
BNC (x4)
3G-SDI: SMPTE ST 424/425 Livello A/B, 0,8 Vp-p, 75 O, 2,970 Gbps / 2,967 Gbps
HD-SDI: SMPTE ST 292, 0,8 Vp-p, 75 O, 1,485 Gbps/1,4835 Gbps
SD-SDI: SMPTE ST259, 0,8 Vp-p, 75 O, 270 Mbps
SDI RET:
SDI RET da 1 a 4:
BNC (x4)
3G-SDI: SMPTE ST424/425, 2,970 Gbps/2,967 Gbps
HD-SDI: SMPTE ST292, 1,485 Gbps/1,4835 Gbps
SD-SDI: SMPTE ST259, 270 Mbps
Ingresso/Uscita di riferimento:
BNC (x2), uscita loop-through,
HD: sincronizzazione a 3 livelli, 0,6 Vp-p, 75 O,
SD: sincronizzazione a 2 livelli, 0,3 Vp-p, 75 O
